Beim Umgang mit dünnen PTFE-Folien (Polytetrafluorethylen) ist die genaue Messung der Dicke von größter Bedeutung. Als renommierter Lieferant von dünnen PTFE-Folien wissen wir, wie wichtig präzise Messungen für die Sicherstellung der Qualität und Leistung unserer Produkte sind. In diesem Blogbeitrag werden wir die verschiedenen Messgeräte untersuchen, die zur Messung der Dicke dünner PTFE-Folien verwendet werden, und ihre Funktionsprinzipien, Vorteile und Einschränkungen diskutieren.
1. Mikrometer
Mikrometer, auch Mikrometer-Messschieber genannt, sind eines der am häufigsten verwendeten Instrumente zur Messung der Dicke dünner Materialien, einschließlich PTFE-Folie. Es gibt sie sowohl in mechanischer als auch in digitaler Ausführung, wobei die digitale Version eine höhere Präzision und eine einfachere Lesbarkeit bietet.
Funktionsprinzip
Mechanische Mikrometer basieren auf einem Schrauben-Gewinde-Mechanismus. Der Benutzer dreht den Fingerhut, wodurch die Spindel zum Amboss hin oder von diesem weg bewegt wird. Der Abstand zwischen Spindel und Amboss kann mit hoher Präzision gemessen werden, typischerweise bis zu 0,001 mm (oder 1 Mikrometer). Digitale Mikrometer verwenden einen elektronischen Sensor, um den Abstand zu messen, und das Ergebnis wird auf einem digitalen Bildschirm angezeigt.
Vorteile
- Hohe Präzision: Mikrometer können sehr genaue Messungen liefern und eignen sich daher für Anwendungen, bei denen eine präzise Dickenkontrolle erforderlich ist.
- Tragbar: Sie sind relativ klein und leicht zu transportieren, sodass Messungen vor Ort möglich sind.
- Einfach zu bedienen: Selbst für Personen mit begrenzten technischen Kenntnissen ist die Verwendung eines Mikrometers unkompliziert.
Einschränkungen
- Begrenzter Probenbereich: Ein Mikrometer misst die Dicke an einem einzelnen Punkt. Bei PTFE-Folien, deren Dicke über die gesamte Oberfläche variieren kann, müssen mehrere Messungen an verschiedenen Stellen durchgeführt werden, was zeitaufwändig sein kann.
- Mögliche Oberflächenschäden: Der Kontaktdruck von Spindel und Amboss kann insbesondere bei sehr dünnen Folien zu einer gewissen Verformung der empfindlichen PTFE-Folienoberfläche führen.
2. Ultraschall-Dickenmessgeräte
Ultraschall-Dickenmessgeräte sind eine weitere beliebte Option zur Messung der Dicke dünner PTFE-Folien.
Funktionsprinzip
Diese Messgeräte funktionieren, indem sie Ultraschallwellen durch das Material senden. Die Wellen werden von der Rückseite des Films reflektiert und es wird die Zeit gemessen, die die Wellen für die Rückkehr benötigen. Basierend auf der bekannten Geschwindigkeit der Ultraschallwelle in PTFE kann die Dicke des Films mithilfe der Formel (d = \frac{v\times t}{2}) berechnet werden, wobei (d) die Dicke, (v) die Geschwindigkeit der Ultraschallwelle im Material und (t) die Flugzeit ist.
Vorteile
- Zerstörungsfrei: Die Ultraschallmessung beschädigt die PTFE-Folie nicht, was für Produkte, die für die weitere Verwendung intakt bleiben müssen, von entscheidender Bedeutung ist.
- Maßnahmen durch Beschichtungen: Wenn die PTFE-Folie eine Beschichtung aufweist oder Teil einer mehrschichtigen Struktur ist, können Ultraschallmessgeräte immer noch die Dicke der PTFE-Schicht messen.
- Geeignet für große Flächen: Es kann im Vergleich zu Mikrometern einen größeren Bereich abdecken und bietet so eine repräsentativere Dickenmessung.
Einschränkungen
- Erfordert Koppelmittel: Um eine ordnungsgemäße Übertragung der Ultraschallwellen sicherzustellen, muss zwischen der Messsonde und der Folienoberfläche ein Koppelmittel (z. B. ein Gel) aufgetragen werden. Dadurch können Rückstände auf der Folie zurückbleiben.
- Genauigkeit wird durch Materialeigenschaften beeinflusst: Die Geschwindigkeit der Ultraschallwellen kann je nach Dichte, Temperatur und anderen Eigenschaften des PTFE-Films variieren, was sich auf die Messgenauigkeit auswirken kann.
3. Laserscanning-Dickenmesssysteme
Die Laserscantechnologie wird auch häufig zur Messung der Dicke dünner PTFE-Folien eingesetzt.
Funktionsprinzip
Bei diesen Systemen scannt ein Laserstrahl die Oberfläche der PTFE-Folie. Das Laserlicht wird von der Ober- und Unterseite der Folie reflektiert und der Abstand zwischen den beiden Reflexionspunkten gemessen. Durch kontinuierliches Scannen der Folie kann ein detailliertes Dickenprofil erstellt werden.
Vorteile
- Hohe Geschwindigkeit und berührungslos: Das Laserscannen ermöglicht eine schnelle Messung, ohne die Folie zu berühren, was ideal für Produktionslinien mit hohem Volumen ist.
- Hochauflösendes Mapping: Es kann eine detaillierte Dickenkarte der gesamten Folienoberfläche liefern und so lokale Dickenschwankungen erkennen.
- Automatisierter Betrieb: Diese Systeme können in automatisierte Produktionsprozesse integriert werden, wodurch die Effizienz verbessert und menschliche Fehler reduziert werden.
Einschränkungen
- Hohe Kosten: Laserscansysteme sind relativ teuer in der Anschaffung und Wartung.
- Empfindlichkeit gegenüber Oberflächenbedingungen: Die Genauigkeit der Messung kann durch die Oberflächenrauheit und das Reflexionsvermögen der PTFE-Folie beeinträchtigt werden.
4. Kapazitive Dickensensoren
Kapazitive Sensoren werden auch zur Messung der Dicke dünner dielektrischer Materialien wie PTFE-Folien verwendet.
Funktionsprinzip
Ein kapazitiver Sensor besteht aus zwei Elektroden. Wenn die PTFE-Folie zwischen den Elektroden platziert wird, wirkt sie als Dielektrikum. Die Kapazität des Sensors ändert sich je nach Dicke der Folie. Durch Messung der Kapazität und Verwendung einer vorkalibrierten Beziehung zwischen Kapazität und Dicke kann die Filmdicke bestimmt werden.
Vorteile
- Nichtkontakt: Kapazitive Sensoren können die Dicke messen, ohne die Folie zu berühren, wodurch mögliche Schäden vermieden werden.
- Schnelle Reaktionszeit: Sie können Dickenmessungen in Echtzeit liefern, was für die Prozesssteuerung nützlich ist.
- Geeignet für dünne Filme: Kapazitive Sensoren eignen sich besonders gut zur Messung sehr dünner PTFE-Folien.
Einschränkungen
- Empfindlichkeit gegenüber Umweltbedingungen: Faktoren wie Luftfeuchtigkeit und Temperatur können die Kapazitätsmessung beeinflussen und zu Ungenauigkeiten führen.
- Beschränkt auf dielektrische Materialien: Kapazitive Sensoren eignen sich hauptsächlich für dielektrische Materialien wie PTFE und funktionieren möglicherweise nicht für leitfähige oder halbleitende Materialien.
Unser Produktsortiment und die Bedeutung der Dickenmessung

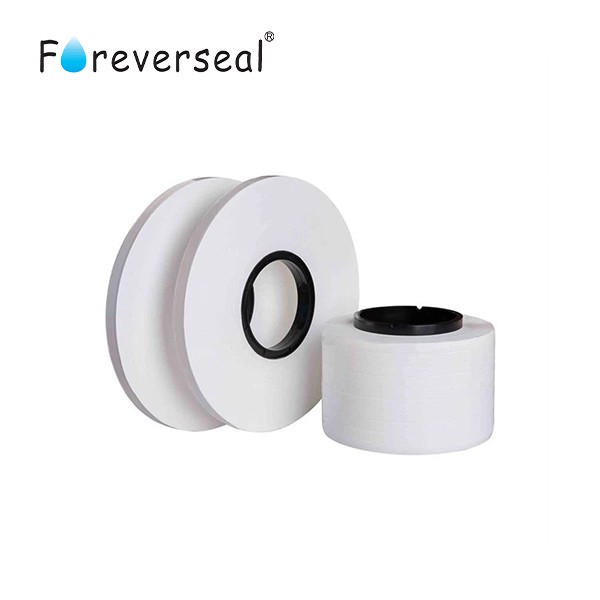

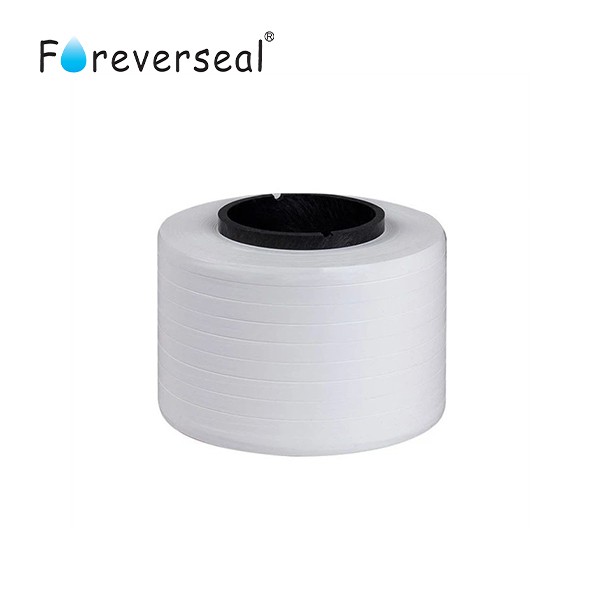

Als führender Anbieter von dünnen PTFE-Folien bieten wir eine breite Produktpalette an, darunterWeißes, ungesintertes PTFE-Isolierband mit niedriger Dichte,PTFE-Kabelisolierfolie, UndKorrosionsbeständiger PTFE-Film. Die Dicke dieser Filme ist ein kritischer Parameter, der ihre Leistung beeinflusst.
Beispielsweise kann bei Kabelisolierungsanwendungen die Dicke der PTFE-Folie die elektrischen Eigenschaften wie Kapazität und Spannungsdurchschlagsfestigkeit beeinflussen. Bei korrosionsbeständigen Anwendungen muss die Dicke ausreichend sein, um eine zuverlässige Barriere gegen korrosive Substanzen zu bieten. Durch den Einsatz geeigneter Messgeräte stellen wir sicher, dass unsere Produkte den strengen Qualitätsstandards und Kundenanforderungen entsprechen.
Kontaktieren Sie uns für weitere Diskussionen
Wenn Sie sich für unsere dünnen PTFE-Folienprodukte interessieren oder Fragen zur Dickenmessung und Produktspezifikationen haben, helfen wir Ihnen gerne weiter. Kontaktieren Sie uns, um ein Gespräch über Ihre spezifischen Bedürfnisse zu beginnen, und wir können gemeinsam die besten Lösungen für Ihre Projekte finden.
Referenzen
- „Handbuch der Messgeräte“, Autoren: Verschiedene Experten der Metrologie, Herausgeber: Academic Press
- „Thin Film Measurement Technologies“, Zeitschrift: Journal of Advanced Materials Measurement, Band: X, Ausgabe: Y, Jahr: Z
